線型光板燈 BL-360
產品說明
燈具介紹
適用安裝場域
辦公室 / 學校 / 商業大樓 / 會議中心 / 圖書館 / 餐廳 / 廠房 / 停車場 / 賣場 / 騎樓
詳細規格
發光效率
160 lm/W
LED晶粒
CREE
安裝方式
吸吊式
燈具尺寸
2呎 - L 575 x W 62 x H 54 mm / 1350g ±5%
4呎 - L 1220 x W 62 x H 54 mm / 1760g ±5%
光通量
1700lm、2400lm、3200lm、4000lm、5200lm、6500lm、9000lm
消耗電量
10.5W、15W、20W、25W、32.5W、40.5W、56W
色溫
2700K、3000K、3500K、4000K、5000K、5700K、6500K
演色性
Ra80、Ra90
電源規格
電壓: 110-220V±10%, 220~277±10%
功率因數: PF > 95%
電源效率: (220V) > 91%
PFC : 二級迴路
THD : <10%
EMI/EMC : 9K Hz~300M Hz
燈具特性
光束維持率: > 90% (壽命L90， 36,000小時)
光束維持率: > 70% (壽命L70， 50,000小時)
閃爍指數 : 0.003
閃爍百分比: <1%
產品設計年限: 100,000小時
燈具材質
燈罩:PC(高透光、高霧化光學級工程塑膠)
本體:0.5mm SPCC冷軋鋼板
表面處理:白色粉體烤漆
調光型式
可支援 DC 0~10V、DALI、PWM、ZigBee，以及Sub-G訊號
產品保固
光板: 10年 或 50,000小時
驅動器: 5年 或 20,000小時
產品認證
編碼原則
| 編碼原則 BL-360-2402-8XX-1X |
||||||
| 產品型號 | 光通量 | 發光效率 | 演色性 | 色溫 | 燈具尺寸 (L x W x H) | 調光 |
| BL-360 | 320 | 2 | 8 | XX | 1 | X |
| BL-360 | 170 1700 lm 240 2400 lm 320 3200 lm 400 4000 lm 520 5200 lm 650 6500 lm 900 9000 lm |
0 140 lm/W 1 150 lm/W 2 160 lm/W 3 170 lm/W 4 180 lm/W |
8 Ra>80 9 Ra>90 |
27 2700 K 30 3000 K 35 3500 K 40 4000 K 50 5000 K 57 5700 K 65 6500 K |
1 1220 x 62 x 54 mm 2 575 x 62 x 54 mm |
0 無法調光 1 支援調光 |
左右滑動看表格 左右滑動看表格| 節能標章+MIT標章 |
| BL-360-3202-857-11、BL-360-4002-857-11、BL-360-5202-857-11、BL-360-6502-857-11、BL-360-2400-857-11、BL-360-3200-857-11、BL-360-4000-857-11、BL-360-2402-857-11、BL-360-1700-857-21、BL-360-2400-857-21 |
| 節能標章 |
| BL-360-2400-850-11、BL-360-3200-850-11、BL-360-4000-850-11、BL-360-1700-850-21、BL-360-1700-857-21、BL-360-2400-850-21、BL-360-2400-857-21、BL-360-1700-850-20、BL-360-1700-857-20、BL-360-2400-850-20、BL-360-2400-857-20、BL-360-3200-850-10、BL-360-3200-857-10、BL-360-4000-850-10、BL-360-4000-857-10、BL-360-3202-840-11、BL-360-3202-850-11、BL-360-4002-840-11、BL-360-4002-850-11、BL-360-5202-840-11、BL-360-5202-850-11、BL-360-6502-840-11、BL-360-6502-850-11 |
左右滑動看表格
參考牌價 |
||||||
| 發光效率 | 產品型號 | 呎 | 尺寸/重量 | 光通量 | 消耗電量 | 牌價 |
| 140 lm/W | BL-360-1700-8XX-2X | 2呎 | L575 x W62 x H54 mm / 1350g (±5%) | 1700 lm | 12 W | 2,000 NT |
| BL-360-2400-8XX-2X | 2呎 | L575 x W62 x H54 mm / 1350g (±5%) | 2400 lm | 17 W | 2,250 NT | |
| BL-360-2400-8XX-1X | 4呎 | L1220 x W62 x H54 mm / 1760g (±5%) | 2400 lm | 17 W | 2,500 NT | |
| BL-360-3200-8XX-1X | 4呎 | L1220 x W62 x H54 mm / 1760g (±5%) | 3200 lm | 24 W | 3,000 NT | |
| BL-360-4000-8XX-1X | 4呎 | L1220 x W62 x H54 mm / 1760g (±5%) | 4000 lm | 29 W | 3,600 NT | |
| 160 lm/W | BL-360-1702-8XX-2X | 2呎 | L575 x W62 x H54 mm / 1350g (±5%) | 1700 lm | 10.5 W | 2,500 NT |
| BL-360-2402-8XX-2X | 2呎 | L575 x W62 x H54 mm / 1350g (±5%) | 2400 lm | 15 W | 2,750 NT | |
| BL-360-2402-8XX-1X | 4呎 | L1220 x W62 x H54 mm / 1760g (±5%) | 2400 lm | 15 W | 3,100 NT | |
| BL-360-3202-8XX-1X | 4呎 | L1220 x W62 x H54 mm / 1760g (±5%) | 3200 lm | 20 W | 3,500 NT | |
| BL-360-4002-8XX-1X | 4呎 | L1220 x W62 x H54 mm / 1760g (±5%) | 4000 lm | 25 W | 4,300 NT | |
| BL-360-5202-8XX-1X | 4呎 | L1220 x W62 x H54 mm / 1760g (±5%) | 5200 lm | 32.5 W | 5,100 NT | |
| BL-360-6502-8XX-1X | 4呎 | L1220 x W62 x H54 mm / 1760g (±5%) | 6500 lm | 40.5 W | 5,900 NT | |
| 180 lm/W | BL-360-9004-8XX-1X | 4呎 | L1220 x W62 x H54 mm / 1760g (±5%) | 9000 lm | 56 W | 7,000 NT |
| (以上牌價均不包含加購配件) | ||||||
加購配件
左右滑動看表格
加購配件 |
|||||
| 配件圖 | 配件名稱 | 尺寸 | 重量 | 場域安裝方式 | 牌價 |
 |
黑板燈框架 | L 1265 x W 85 x H 123 mm (±5mm) | 1450 g (±5%) | 可吸頂 可吊管 |
750 NT |
 |

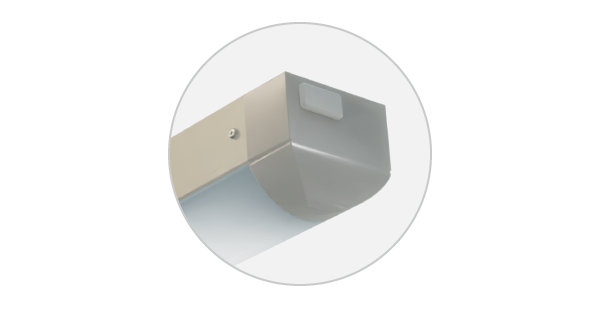

感應式配件 | L 47 x W 62 x H 54 mm (±5mm) | 32.5 g (±5%) | 可吸頂 可吊管 |
2,000 NT |
| (以上牌價不包含吊管) | |||||
安裝參考
各場域照明安裝參考
LED線型光板燈
| 教室燈具安裝-吸頂安裝 |
| 長寬(公尺): 9 x 6.5=58.5平方公尺 空間高度 : 3.6公尺 |

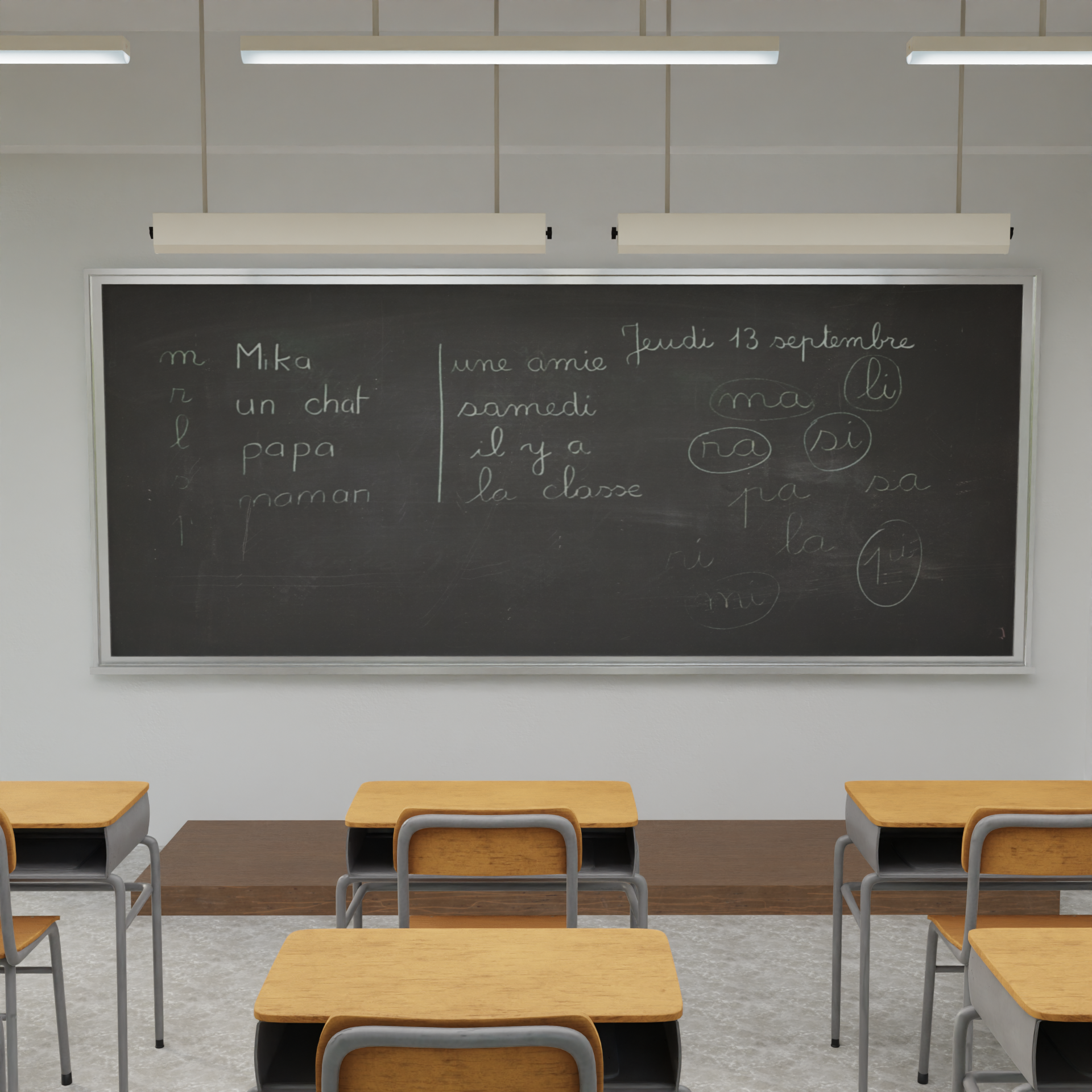

| 教室安裝燈具共 15盞 12盞教室照明安裝於天花板3.6米 (BL-360) 3盞*黑板照明安裝高度2.4米 (BL-360黑板燈配件+管吊) *當黑板寬超過四米以上時，建議使用3盞黑板燈 |
| 燈具光通量選用建議: 教室照明-使用4,000 lm， 教室平均桌面照度約為630 lux 教室照明-使用3,200 lm， 教室平均桌面照度約為530 lux 黑板照明部分使用 3,200 lm，照明均勻不眩光 教室每平方公尺耗電僅5.1~6.1 W/m2 |

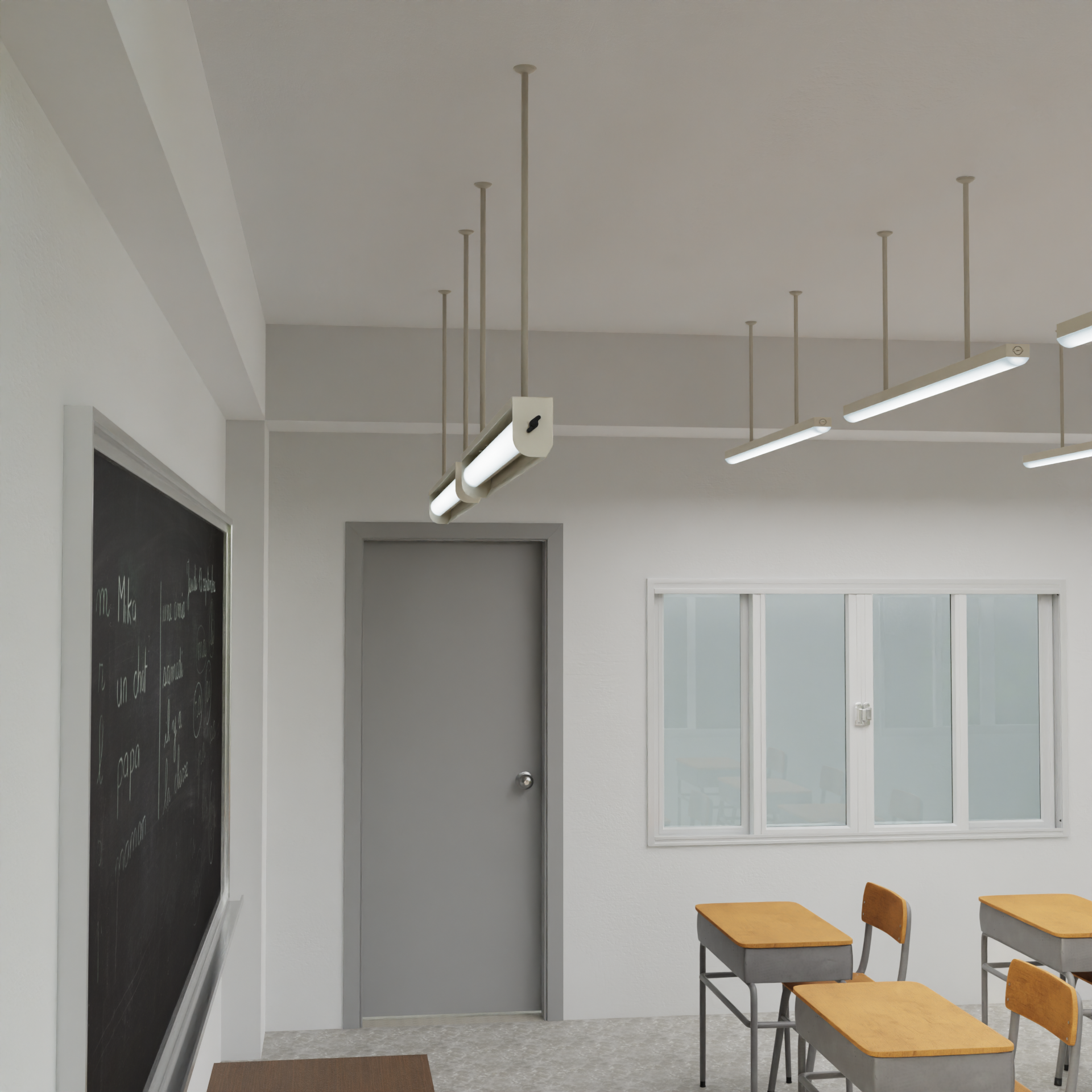

| 教室燈具安裝-管吊安裝 |
| 長寬(公尺): 9 x 6.5=58.5平方公尺 空間高度 : 3.6公尺 |
| 教室安裝燈具共 15盞 12盞教室照明安裝高度3米 (BL-360+管吊) 3盞*黑板照明安裝高度2.4米 (BL-360黑板燈配件) *當黑板寬超過四米以上時，建議使用3盞黑板燈 |
| 燈具光通量選用建議: 教室照明-使用4,000 lm， 教室平均桌面照度約為680 lux 教室照明-使用3,200 lm， 教室平均桌面照度約為570 lux 黑板照明部分使用 3,200 lm，照明均勻不眩光 教室每平方公尺耗電僅5.1~6.1 W/m2 |
