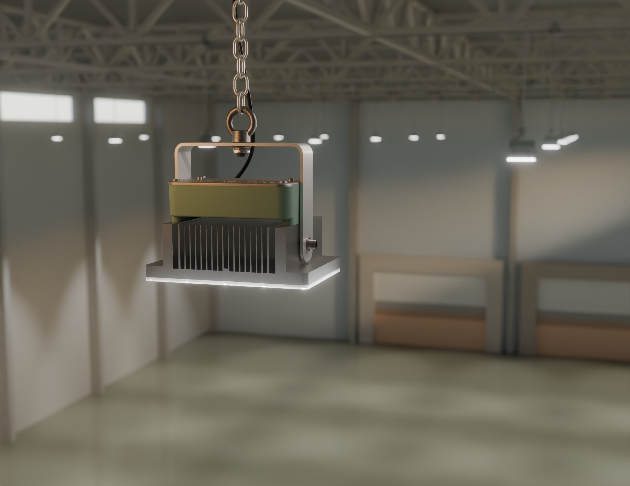

高天井燈 HBL-688 (透鏡款)

加入我的最愛

產品說明

此燈具型號通常安裝於較高的場域，目前僅透過專案訂製方式提供，暫不提供網路下單訂購。如果您有任何設計或其他需求，請不吝來信告知，我們將竭誠協助您。謝謝!

聯絡我們

建議手機觀賞影片時，可點擊影片右下方進入全螢幕模式或將螢幕調整為橫向模式，以獲得最佳觀賞體驗。

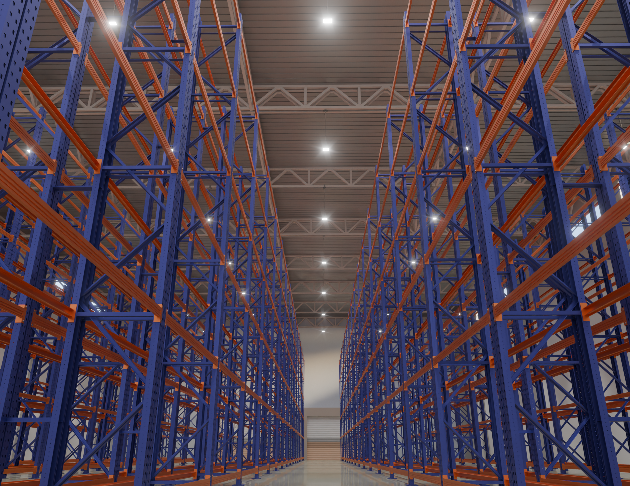

適用安裝場域

廠房

規格參數
Specification

發光效率
160 lm/W

LED晶粒
CREE

照射角度
60˚、30˚

燈具尺寸
單燈 - L 267.5 x W 186.5 x H 224 mm / 5800g ±5%
雙燈 - L 423 x W 267.5 x H 217 mm / 13000g ±5%

光通量
單燈 - 24000 lm、28800 lm、32000 lm
雙燈 - 48000 lm、57600 lm、64000 lm

消耗電量
單燈 - 150W、180W、200W
雙燈 - 300W、360W、400W

色溫
2700K、3000K、3500K、4000K、5000K、5700K、6500K

演色性
Ra70、Ra80

電源規格
電壓: 220~277V (±10%)
功率因數: PF > 95%
電源效率: (220V) > 91%
EMI/EMC : 9K Hz~300M Hz

燈具特性
光束維持率: > 90% (壽命L90， 36,000小時)
光束維持率: > 70% (壽命L70， 50,000小時)
防塵防水等級: IP 66
通過: CNS 8886鹽水噴霧試驗法 1000小時

燈具材質
燈罩:鋼化玻璃 / 散熱鰭片:鋁擠 /本體:PC塑膠 / ㄇ架材質:金屬烤漆or不鏽鋼

調光型式

可支援 DC 0~10V、DALI、PWM、ZigBee，以及Sub-G訊號

產品保固

保固 5年或 20,000小時

產品認證

左右滑動看表格

編碼原則 HBL-688-2400A-7XX-2X
產品型號	光通量		照射角度	演色性	色溫	電壓	調光
HBL-688	2400		A	7	XX	2	X
HBL-688	單燈款 2400 24000 lm 2880 28800 lm 3200 32000 lm	雙燈款 4800 48000 lm 5760 57600 lm 6400 64000 lm	A 60˚ C 30˚	7 Ra70 8 Ra80	27 2700 K 30 3000 K 35 3500 K 40 4000 K 50 5000 K 57 5700 K 65 6500 K	2 220-277V	0 無法調光 1 支援調光

左右滑動看表格

參考牌價
產品型號	尺寸/重量	照射角度	光通量	消耗電量	牌價
HBL-688-2400A-7XX-2X	L267.5 x W186.5 x H224 mm / 5800g (±5%) 透鏡款 - 單燈	60˚	>24000 lm	150 W	13,750 NT
HBL-688-2880A-7XX-2X			>28800 lm	180 W	17,600 NT
HBL-688-3200A-7XX-2X			>32000 lm	200 W	19,800 NT
HBL-688-2400A-7XX-2X	L267.5 x W186.5 x H224 mm / 5800g (±5%) 透鏡款 - 單燈	30˚	>24000 lm	150 W	14,250 NT
HBL-688-2880A-7XX-2X			>28800 lm	180 W	18,100 NT
HBL-688-3200A-7XX-2X			>32000 lm	200 W	20,300 NT
HBL-688-4800A-7XX-2X	L423 x W267.5 x H217 mm / 13000g (±5%) 透鏡款 - 雙燈	60˚	>48000 lm	300 W	27,500 NT
HBL-688-5760A-7XX-2X			>57600 lm	360 W	35,200 NT
HBL-688-6400A-7XX-2X			>64000 lm	400 W	39,600 NT
HBL-688-4800A-7XX-2X	L423 x W267.5 x H217 mm / 13000g (±5%) 透鏡款 - 雙燈	30˚	>48000 lm	300 W	28,000 NT
HBL-688-5760A-7XX-2X			>57600 lm	360 W	35,700 NT
HBL-688-6400A-7XX-2X			>64000 lm	400 W	41,100 NT
(以上牌價均不包含加購配件)

左右滑動看表格

加購配件
配件圖	配件名稱	尺寸	重量	燈具安裝方式	牌價
	防墜鋼絲繩	L 1000 mm (±5%)	75g(±5%)	固定於燈具本體	200 NT
	(以上牌價不包含燈具本體)
