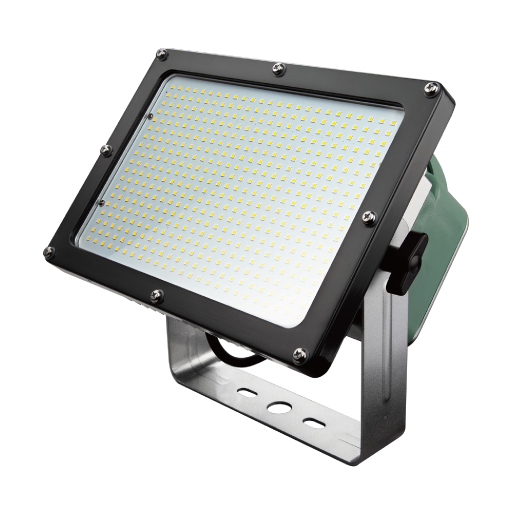

投光燈 FL-688 (透鏡款)
品質與工藝共襄盛名
Taiwan researches, develops, and manufactures.
Drivers compliant with Japanese specifications.
Light sources compliant with U.S. specifications.
專業照明新標竿
160 lm/W
高品質，最安心
產品耐用年限 100,000 小時
一盞高品質燈具可用上12年
無藍光，無頻閃，低光衰
好的發光品質亮度均勻 光線柔和
長時間使用不會造成眼睛危害
可安裝於戶外空間
通過 CNS8886
鹽水噴霧試驗 1,000 小時
適用於 15 米以上戶外高場域照明
對於燈具壽命有明顯大幫助。
3組光源在同樣的測試環境下連續點燈9000小時，藉由已知數據來推定光源壽命。
6燈款
12燈
高規設計
整體材質高規設計
✓ 鋼化玻璃燈罩
✓ 鋁擠散熱鰭片
✓ ㄇ架不鏽鋼材質
== 適合安裝於半戶外與特殊場域 ==
多款投光燈適用安裝高度參考表

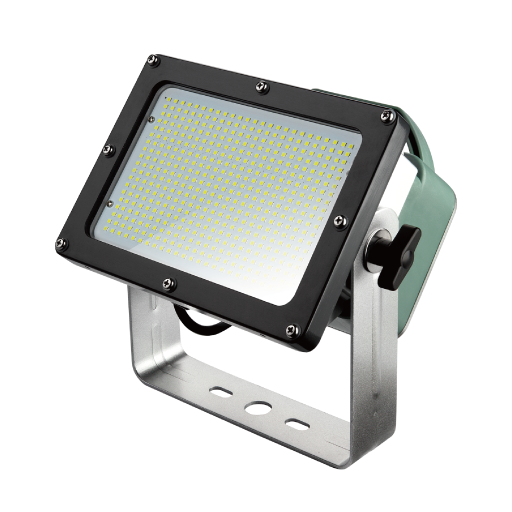

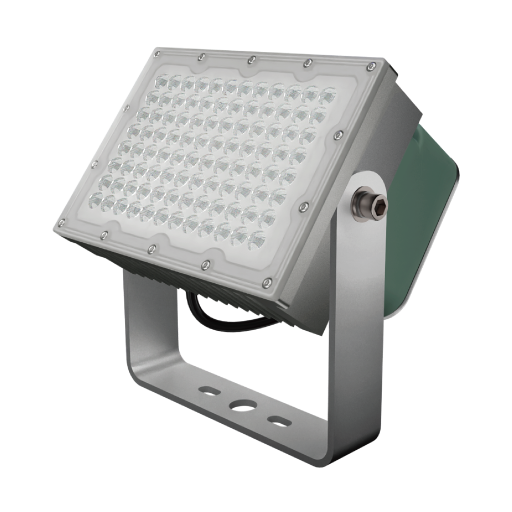

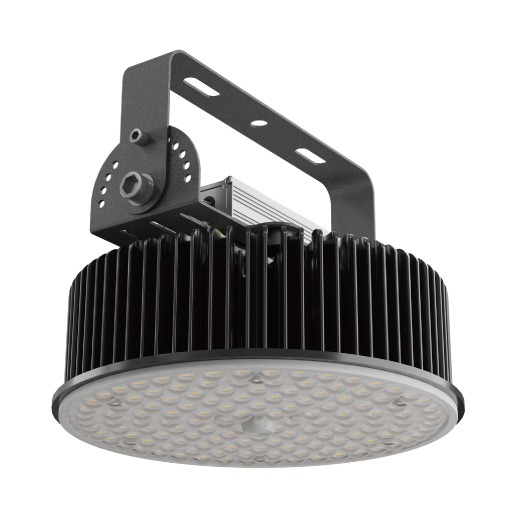

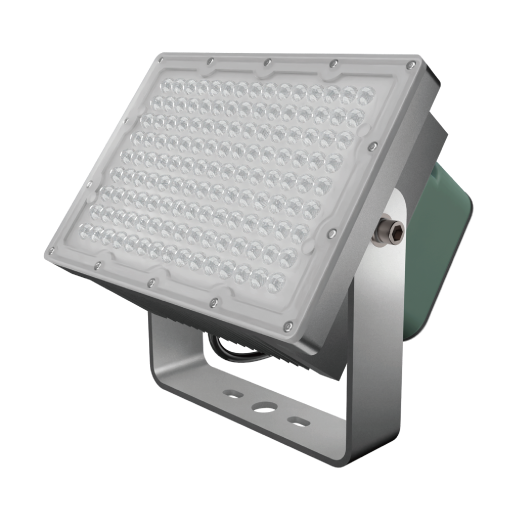

左右滑動看表格| FL- | 618 | 688 | 618A | 688C | 628 |
|---|---|---|---|---|---|
 |
 |
 |
 |
 |
|
| 適用安裝高度 | 6-9 M | 8-12 M | 12-20 M | 15-30 M | 15-20 M |
| 光學角度 120 度 |
|
|
|||
| 透鏡角度 90° |
|
||||
| 透鏡角度 60° |
|
|
|
||
| 透鏡角度 30° |
|
踐行 ESG 承諾，與國際標準接軌
保固五年 × 超越十年
超節能 高品質 低碳排
長壽命 長保固 低光衰
節能照明技術
有效減少能源浪費降低碳排
助力企業邁向ESG
專業認證把關
通過多項國家/國際標準檢驗
品質保證，企業採購最安心
低光衰 很穩定
光效長效穩定
長期使用亮度無明顯衰減
長壽命 省成本
超長保固與使用壽命
大幅降低更換與維修成本
適用安裝場域
戶外場域 / 戶外球場 / 戶外停車場 / 建築外牆
發光效率
160 lm/W
LED晶粒
CREE
照射角度
60˚
燈具尺寸
單燈 - L 267.5 x W 186.5 x H 224 mm / 5800g ±5%
雙燈 - L 423 x W 267.5 x H 217 mm / 13000g ±5%
光通量
單燈 - 24000 lm、28800 lm、32000 lm
雙燈 - 48000 lm、57600 lm、64000 lm
消耗電量
單燈 - 150W、180W、200W
雙燈 - 300W、360W、400W
色溫
2700K、3000K、3500K、4000K、5000K、5700K、6500K
演色性
Ra70、Ra80
電源規格
電壓: 220~277V (±10%)
功率因數: PF > 95%
電源效率: (220V) > 91%
EMI/EMC : 9K Hz~300M Hz
燈具特性
光束維持率: > 90% (壽命L90， 36,000小時)
光束維持率: > 70% (壽命L70， 50,000小時)
防塵防水等級: IP 66
通過: CNS 8886鹽水噴霧試驗法 1000小時
調光型式
可支援 DC 0~10V、DALI、PWM、ZigBee，以及Sub-G訊號
燈具材質
燈罩:鋼化玻璃 / 散熱鰭片:鋁擠 /本體:PC塑膠 / ㄇ架材質:不鏽鋼
產品保固
保固 5年 或 20,000小時
產品認證
左右滑動看表格
編碼原則HBL-688-2400A-7XX-2X
|
|||||||
| 產品型號 | 光通量 | 照射角度 | 演色性 | 色溫 | 電壓 | 調光 | |
| FL-688 | 2400 | A | 7 | XX | 2 | X | |
| FL-688 | 單燈款
2400 24000 lm 2880 28800 lm 3200 32000 lm |
雙燈款
4800 48000 lm 5760 57600 lm 6400 64000 lm |
A 60˚ C 30˚ |
7 Ra70 8 Ra80 |
27 2700 K 30 3000 K 35 3500 K 40 4000 K 50 5000 K 57 5700 K 65 6500 K |
2 220-277V | 0 無法調光 1 支援調光 |
左右滑動看表格
參考牌價 |
|||||
| 產品型號 | 尺寸/重量 | 照射角度 | 光通量 | 消耗電量 | 牌價 |
| FL-688-2400A-7XX-2X | L267.5 x W186.5 x H224 mm / 5800g (±5%) *透鏡款 - 單燈* |
60˚ | >24000 lm | 150 W | 17,050 NT |
| FL-688-2880A-7XX-2X | >28800 lm | 180 W | 21,450 NT | ||
| FL-688-3200A-7XX-2X | >32000 lm | 200 W | 24,200 NT | ||
| FL-688-2400A-7XX-2X | L267.5 x W186.5 x H224 mm / 5800g (±5%) *透鏡款 - 單燈* |
30˚ | >24000 lm | 150 W | 17,550 NT |
| FL-688-2880A-7XX-2X | >28800 lm | 180 W | 21,950 NT | ||
| FL-688-3200A-7XX-2X | >32000 lm | 200 W | 24,700 NT | ||
| FL-688-4800A-7XX-2X | L423 x W267.5 x H217 mm / 13000g (±5%) *透鏡款 - 雙燈* |
60˚ | >48000 lm | 300 W | 34,100 NT |
| FL-688-5760A-7XX-2X | >57600 lm | 360 W | 42,900 NT | ||
| FL-688-6400A-7XX-2X | >64000 lm | 400 W | 48,400 NT | ||
| FL-688-4800A-7XX-2X | L423 x W267.5 x H217 mm / 13000g (±5%) *透鏡款 - 雙燈* |
30˚ | >48000 lm | 300 W | 34,600 NT |
| FL-688-5760A-7XX-2X | >57600 lm | 360 W | 43,400 NT | ||
| FL-688-6400A-7XX-2X | >64000 lm | 400 W | 48,900 NT | ||
| (以上牌價均不包含加購配件) | |||||
左右滑動看表格
加購配件 |
|||||
| 配件圖 | 配件名稱 | 尺寸 | 重量 | 燈具安裝方式 | 牌價 |
 |
防墜鋼絲繩 | L 1000 mm (±5%) | 75g(±5%) | 固定於燈具本體 | 200 NT |
| (以上牌價不包含燈具本體) | |||||
戶外照明燈具安裝參考
| 戶外籃球場休閒用 平均照度lux 300需求 |
| 標準籃球場: 28x15m 四支燈桿，每支燈桿安裝2盞燈具，共8盞 燈具光通量32000 lm，發光角60度 ，耗電200W 共1600W |
| 燈桿數量及位置會直接影響燈具照明的成效，若太少或位置不良會需要大量的燈具來彌補。燈桿的高度則會影響燈具的眩光值(UGR)，對照度影響較小。 |
| 安裝高度與照度值差異如下: 燈桿長11-12米:地面照度約310-340 lux，籃板照度180 lux 燈桿長10米:地面照度約330-360 lux，籃板照度190 lux 燈桿長8-9米:地面照度約340-370 lux，籃板照度200 lux |
| 燈桿長度11-12米UGR值最為舒適，8-9米則較差。 |
| 戶外籃球場休閒用 平均照度lux 500需求 |
| 標準籃球場: 28x15m 四支燈桿，每支燈桿安裝3盞燈具，共12盞 燈具光通量32000 lm，發光角60度 ，耗電200W 共2400W |
| 燈桿數量及位置會直接影響燈具照明的成效，若太少或位置不良會需要大量的燈具來彌補。燈桿的高度則會影響燈具的眩光值(UGR)，對照度影響較小。 |
| 安裝高度與照度值差異如下: 燈桿長11米:地面照度約450-500 lux，籃板照度300 lux 燈桿長10米:地面照度約460-510 lux，籃板照度310 lux 燈桿長9米:地面照度約470-520 lux，籃板照度330 lux 燈桿長8米:地面照度約480-530 lux，籃板照度340 lux |
| 燈桿長度11米UGR值最為舒適。 |
