48V低壓分散式照明控制系統

加入我的最愛



低壓分散式智慧照明控制系統
48V Low voltage distributed
Lighting Control System
Low voltage
結合電源線和控制訊號線 整合為一線式
施工過程便利
提高作業效率
省人力及成本

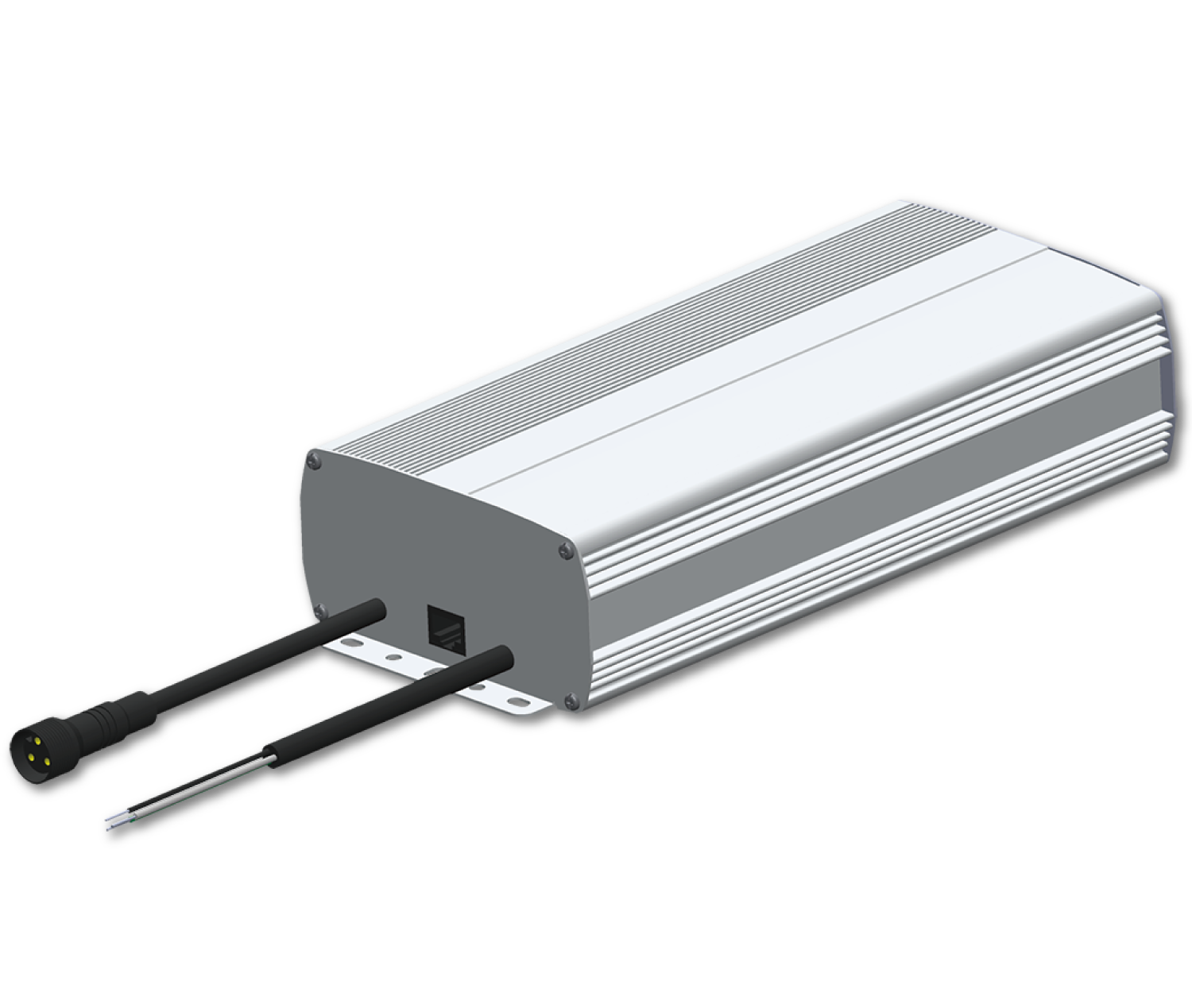

產品特性
  • 型號:EV12048WI1JX     輸入電壓(100~120Vac)。
  • 型號:EV22048WI1JX     輸入電壓(200~240Vac)。
  • 最大可輸出320W的功率。
  • RS485/RJ45電腦介面: 可由電腦程式設定燈光亮度、 時間排程、 耗電量分析等。
  • 數位控制訊號輸入: 可外接壁控開關、 遙控器、 光感測器、 人體感應器等配件。
  • 智慧電表功能: 可讀取輸出之總耗電量/電流/功率因數等。
  • 燈具需搭配對應的48V輸入之LED驅動器。
  • 可無限串接。
  • 可雙色溫調光， 群組控制。

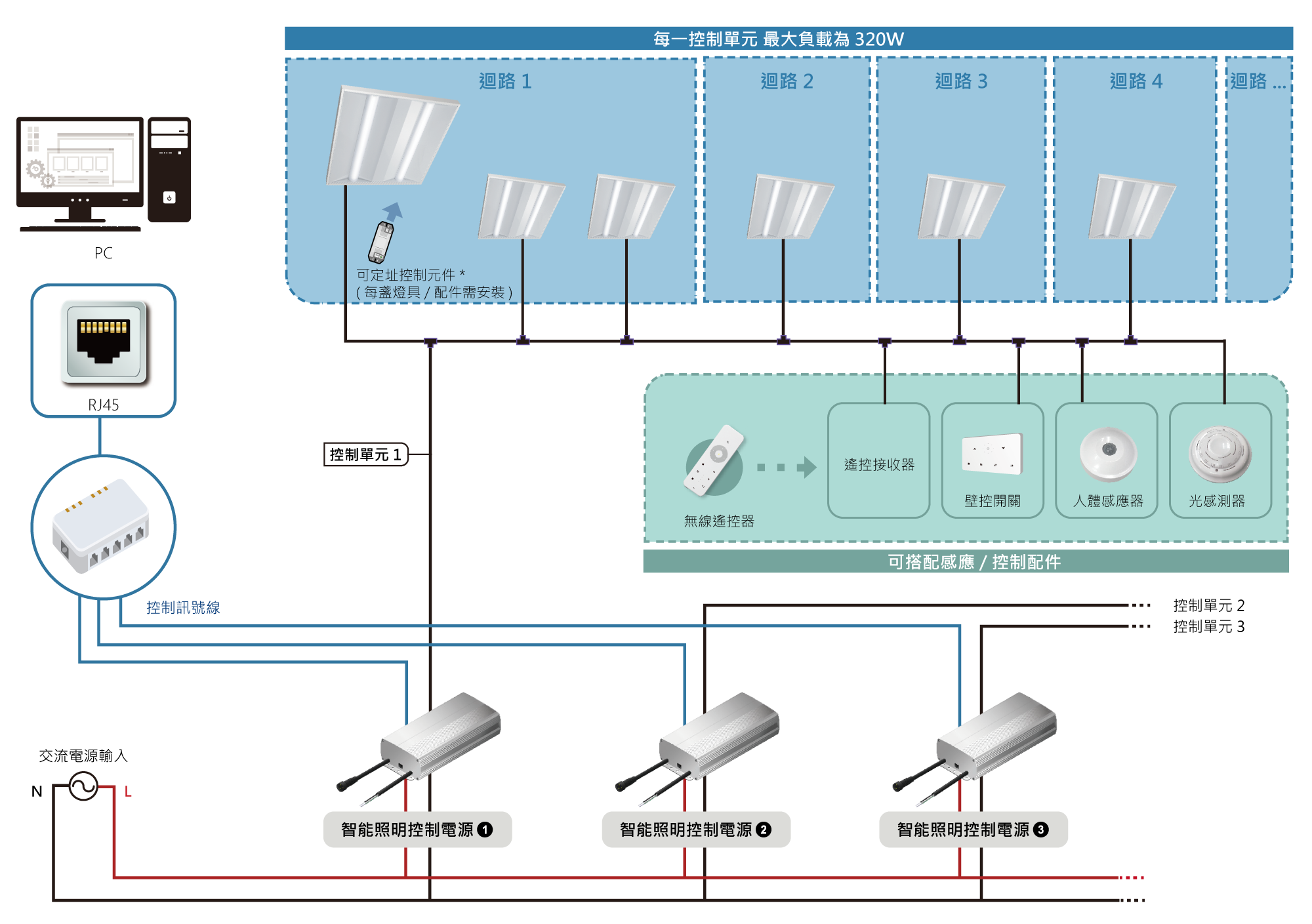

配線示意圖
配線示意圖

【輸入規格】

  • 輸入電壓：AC100~120V / AV200~240V
  • 輸入頻率：50/60Hz
  • 功率因數：>0.95
  • 最大輸入電流：2A

【輸出規格】

  • 輸出電壓：48V+/-5%/定電壓型輸出
  • 最大輸出電流：6.67A
  • 最大可安裝燈數：20盞

【RS485介面】

  • 位址可設定：0~31
  • 鮑率：19200
  • 同位元：n
  • 資料位元：8
  • 結束位元：1

【RJ45網路介面】

  • 支援DHCP自動取得IP地址
  • 支援10/100M，全雙工/半雙工字適應乙太網路接口
  • Auto-MDI/MIDXE功能


規格參數
Specification

輸入規格

輸入電壓：AC100~120V / AV200~240V

輸入頻率：50/60Hz

功率因數：>0.95

最大輸入電流：2A



RS485介面

位址可設定：0~31

鮑率：19200

同位元：n

資料位元：8

結束位元：1



輸出規格

輸出電壓：48V+/-5%/定電壓型輸出

最大輸出電流：6.67A

最大可安裝燈數：20盞



RJ45網路介面

支援DHCP自動取得IP地址

支援10/100M，全雙工/半雙工字適應乙太網路接口

Auto-MDI/MIDXE功能
