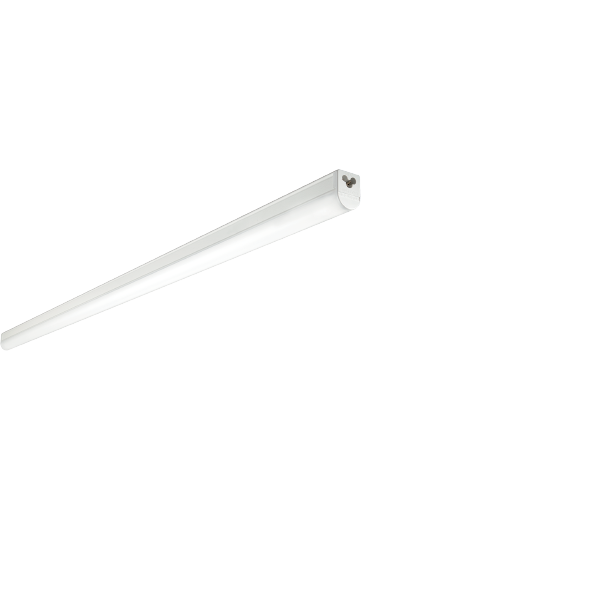

支架燈 BL-101
品質與工藝共襄盛名
Taiwan researches, develops, and manufactures.
Drivers compliant with Japanese specifications.
Light sources compliant with U.S. specifications.
專業照明新標竿
140 lm/W
節能標章 認證
省下電費達50-80%
2-3年內可回收燈具成本
BSMI 認證
產品耐用年限 50,000小時
一盞高品質燈具可用上12年
國家標準 CNS檢測
無藍光、無頻閃、低光衰
不造成眼睛危害
MIT 台灣製造
台灣研發生產製造
超高品質保障使用安全

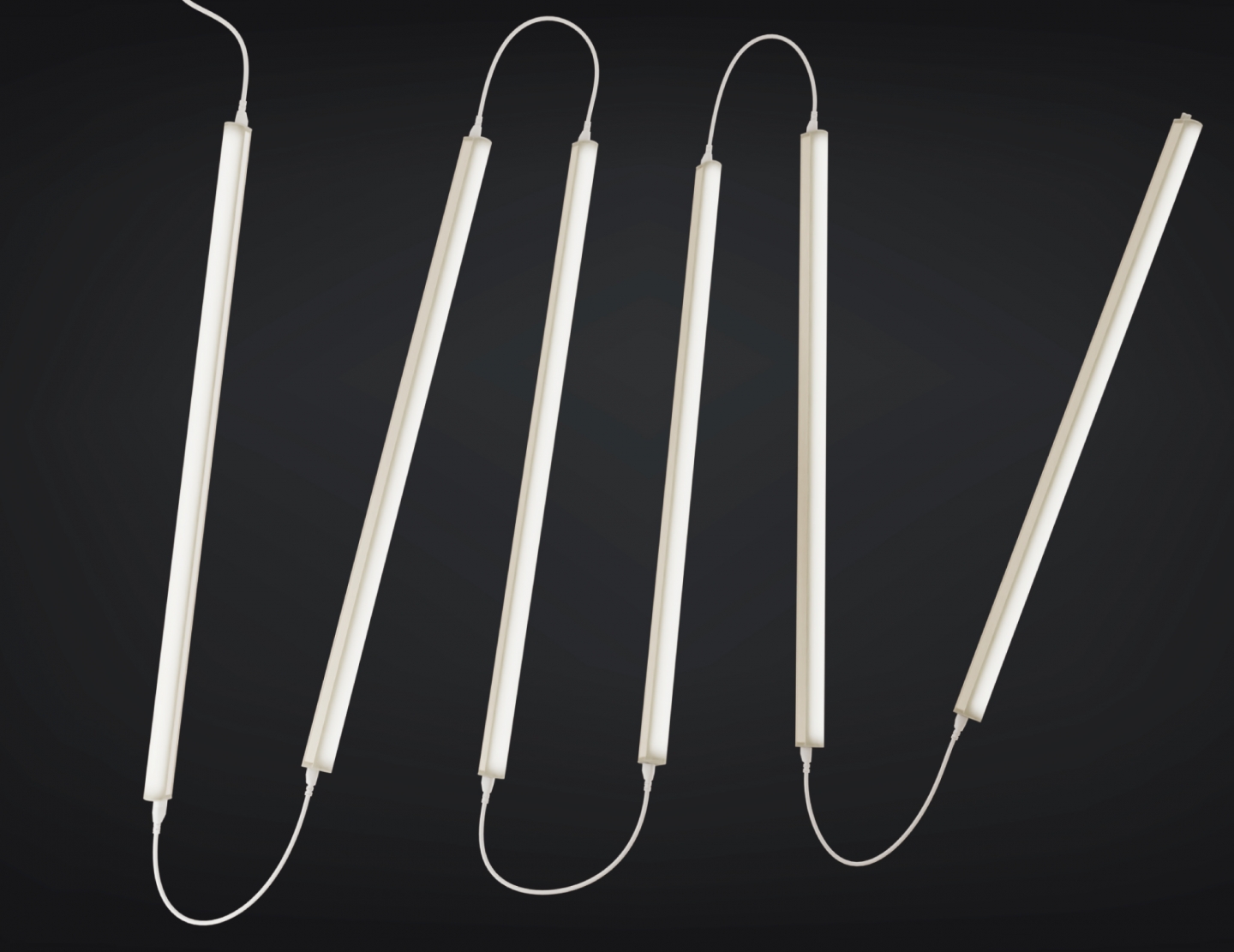

不斷光串接設計
燈具最多可串接達 17 套
（串接線需額外加購）
色溫6500K
需額外搭配調光控制器
(選配)

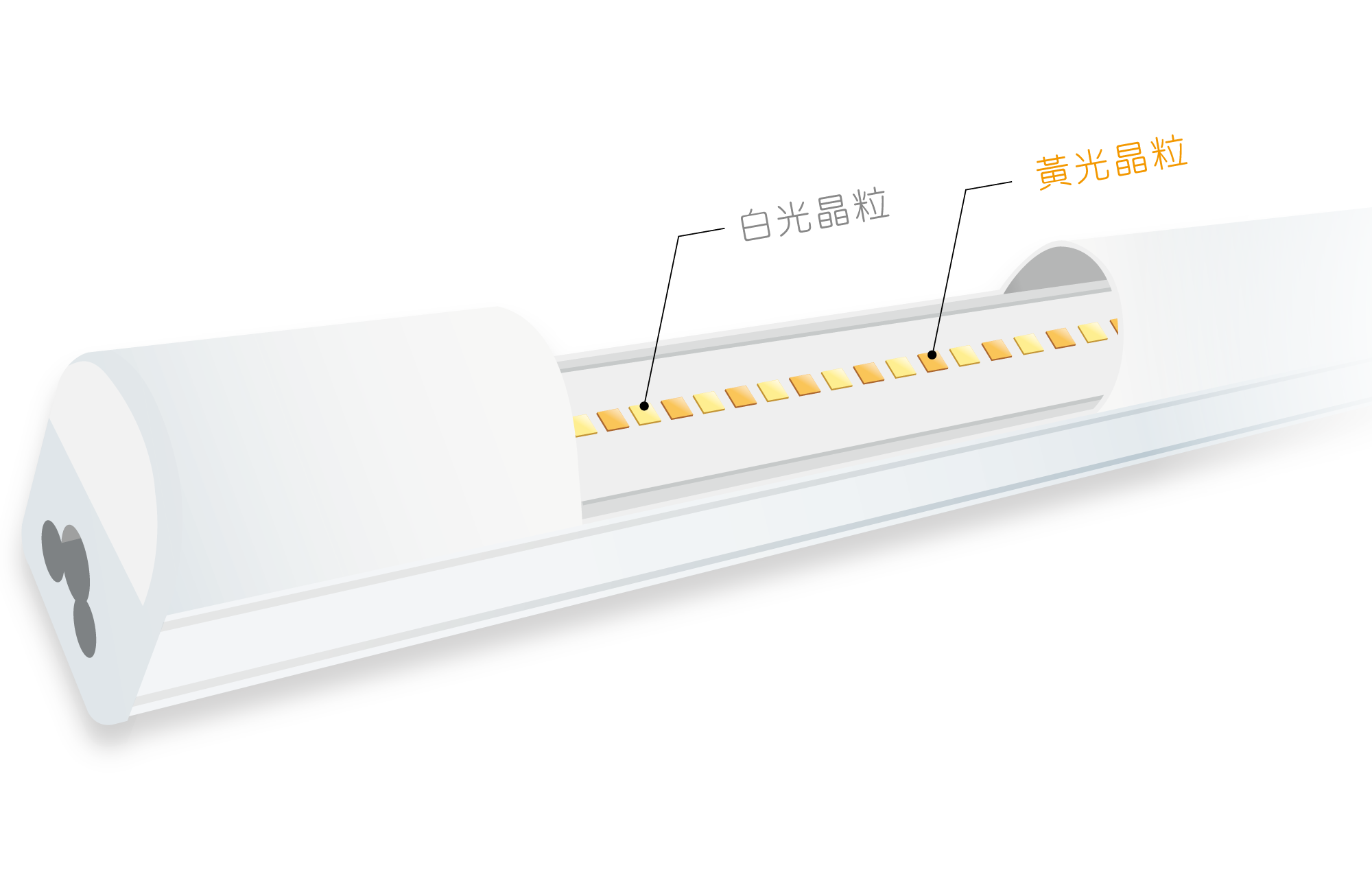

晶粒配置
變色調光晶粒
可設定
色溫切換 & 亮度調整
**僅雙色溫款支援變色調光**
數值越高，色彩越自然鮮明，呈現效果也更貼近日光環境。

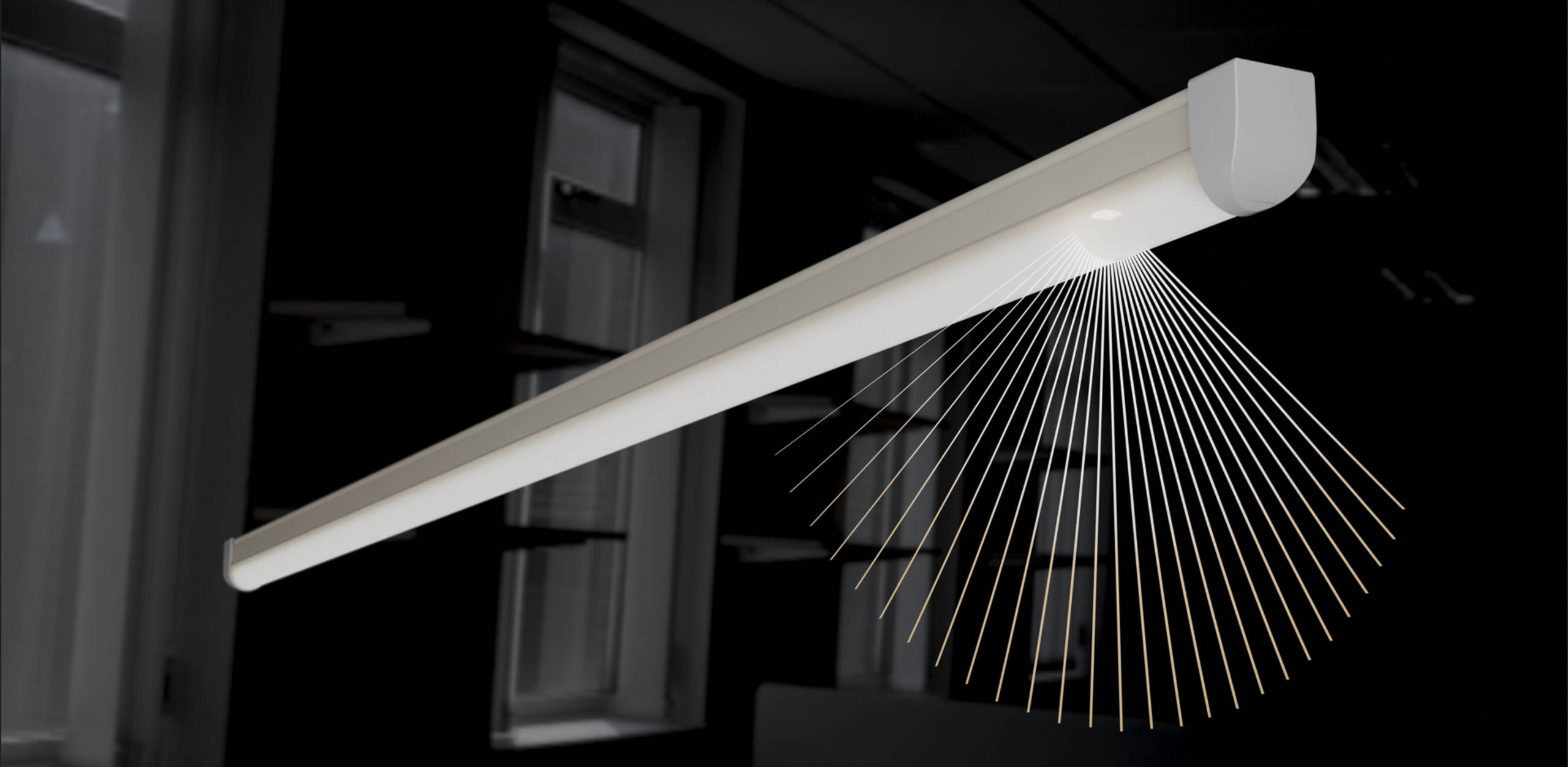

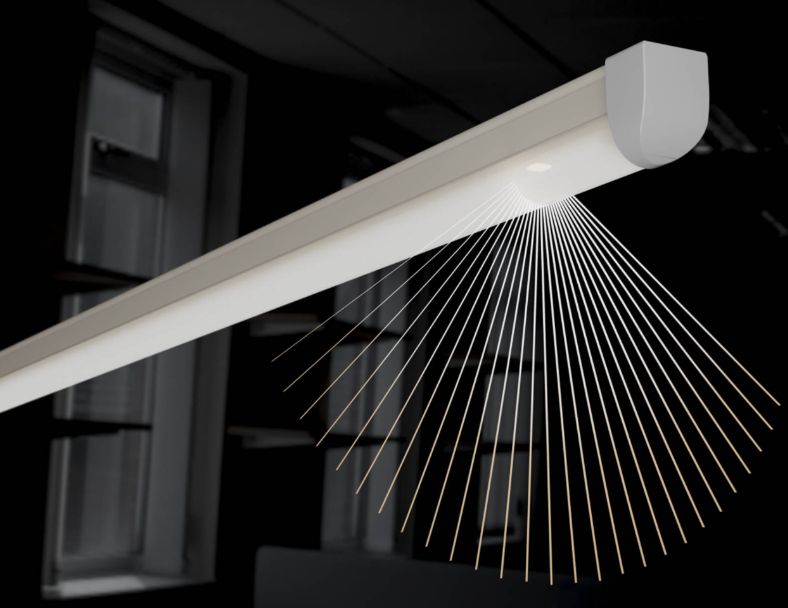

燈具發光角度
並提升環境光均勻度，能有效降低眩光。
踐行 ESG 承諾，與國際標準接軌
保固五年 × 超越十年
超節能 高品質 低碳排
長壽命 長保固 低光衰
節能照明技術
有效減少能源浪費降低碳排
助力企業邁向ESG
專業認證把關
通過多項國家/國際標準檢驗
品質保證，企業採購最安心
低光衰 很穩定
光效長效穩定
長期使用亮度無明顯衰減
長壽命 省成本
超長保固與使用壽命
大幅降低更換與維修成本
適用安裝場域
室內照明 / 住宅照明 / 公共場所 / 小型商店 / 騎樓 / 層板櫥櫃招牌照明
發光效率
140 lm/W
LED晶粒
CREE
安裝方式

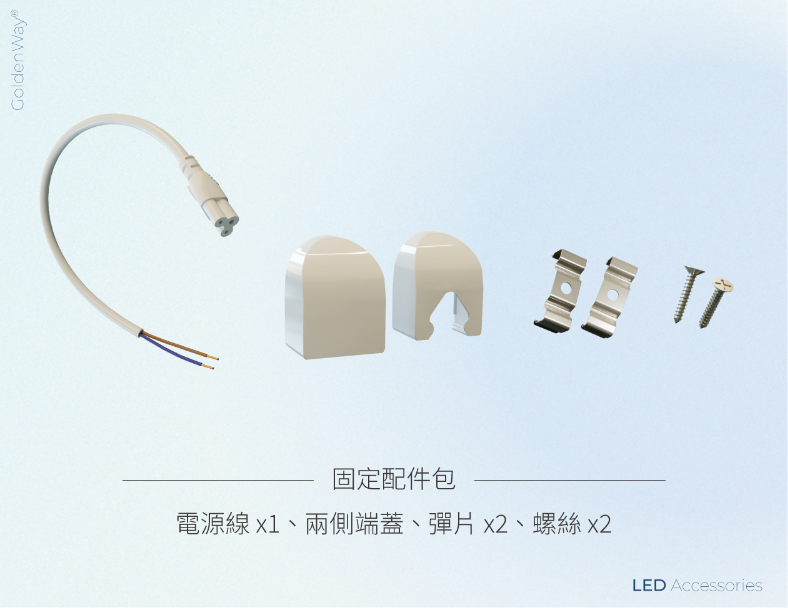

吸頂式(燈具本體會搭配一條電源線)
燈具尺寸
1呎 – L 300 x W30 x H39 mm / 150g ±5%
2呎 – L 600 x W30 x H39 mm / 200g ±5%
3呎 – L 900 x W30 x H39 mm / 270g ±5%
4呎 – L 1200 x W30 x H39 mm / 330g ±5%
光通量
500 lm、1000 lm、1500 lm、2100 lm
消耗電量
3.5W、8.5W、11.5W、16W
色溫
2700K、3000K、3500K、4000K、5000K、5700K、6500K
演色性
Ra80、Ra90
電源規格
電壓: 110-220V±10%, 220~277±10%
功率因數: PF > 95%
EMI/EMC : 9K Hz~300M Hz
輸出電流漣波(紋波) : <20%
燈具特性
光束維持率: > 90% (壽命L90， 36,000小時)
光束維持率: > 70% (壽命L70， 50,000小時)
產品設計年限: 30,000小時
燈具材質
燈罩/本體:玻纖 (燈罩+本體一體成形)
調光型式
可支援 DC 0~10V、DALI、PWM、ZigBee，以及Sub-G訊號(需額外搭配控制器，燈具本身不包含)
產品保固
保固 5年 或 20,000小時
產品認證
左右滑動看表格
編碼原則BL-101-500-8XX-1X
|
|||||
| 產品型號 | 光通量 | 演色性 | 色溫 | 燈具尺寸 (L x W x H) | 調光 |
| BL-101 | 500 | 8 | XX | 1 | X |
| BL-101 | 500 500 lm 1000 1000 lm 1500 1500 lm 2100 2100 lm |
8 Ra>80 9 Ra>90 |
27 2700 K 30 3000 K 35 3500 K 40 4000 K 50 5000 K 57 5700 K 65 6500 K |
1 300 x 30 x 39 mm 2 600 x 30 x 39 mm 3 900 x 30 x 39 mm 4 1200 x 30 x 39 mm |
0 無法調光 1 支援調光 2 切換調光 3 變色調光 4 相位角調光 |
左右滑動看表格| 節能標章+MIT標章 |
| BL-101-1000-840-20、BL-101-2100-857-40、BL-101-2100-857-45、BL-101-3000-857-45 |
| 節能標章 |
| BL-101-2100-850-45、BL-101-3000-850-45、BL-101-2100-850-40、BL-101-2100-840-40、BL-101-2100-830-40 |
左右滑動看表格
參考牌價 |
||||
| 產品型號 | 尺寸/重量 | 光通量 | 消耗電量 | 牌價 |
| BL-101-500-8XX-1X | L300 x W30 x H39 mm / 150g (±5%) | 500 lm | 3.5 W | 800 NT |
| BL-101-1000-8XX-2X | L600 x W30 x H39 mm / 200g (±5%) | 1000 lm | 8.5 W | 800 NT |
| BL-101-1500-8XX-3X | L900 x W30 x H39 mm / 270g (±5%) | 1500 lm | 11.5 W | 1,200 NT |
| BL-101-2100-8XX-4X | L1200 x W30 x H39 mm / 330g (±5%) | 2100 lm | 16 W | 1,200 NT |
| (以上牌價均不包含加購配件) | ||||
左右滑動看表格
加購配件 |
||||
| 配件圖 | 配件名稱 | 尺寸 | 燈具安裝方式 | 牌價 |
 |

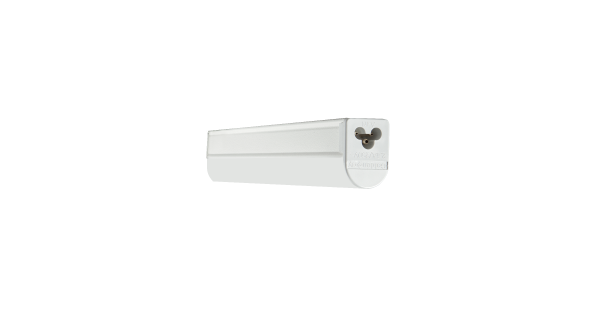

Sub-G 無線調光接收器 | 長度30 cm | 串接 | 550 NT |
 |

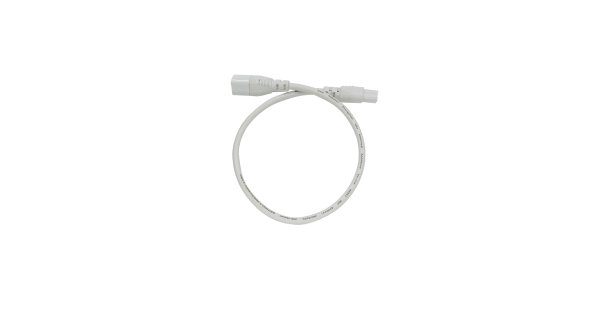

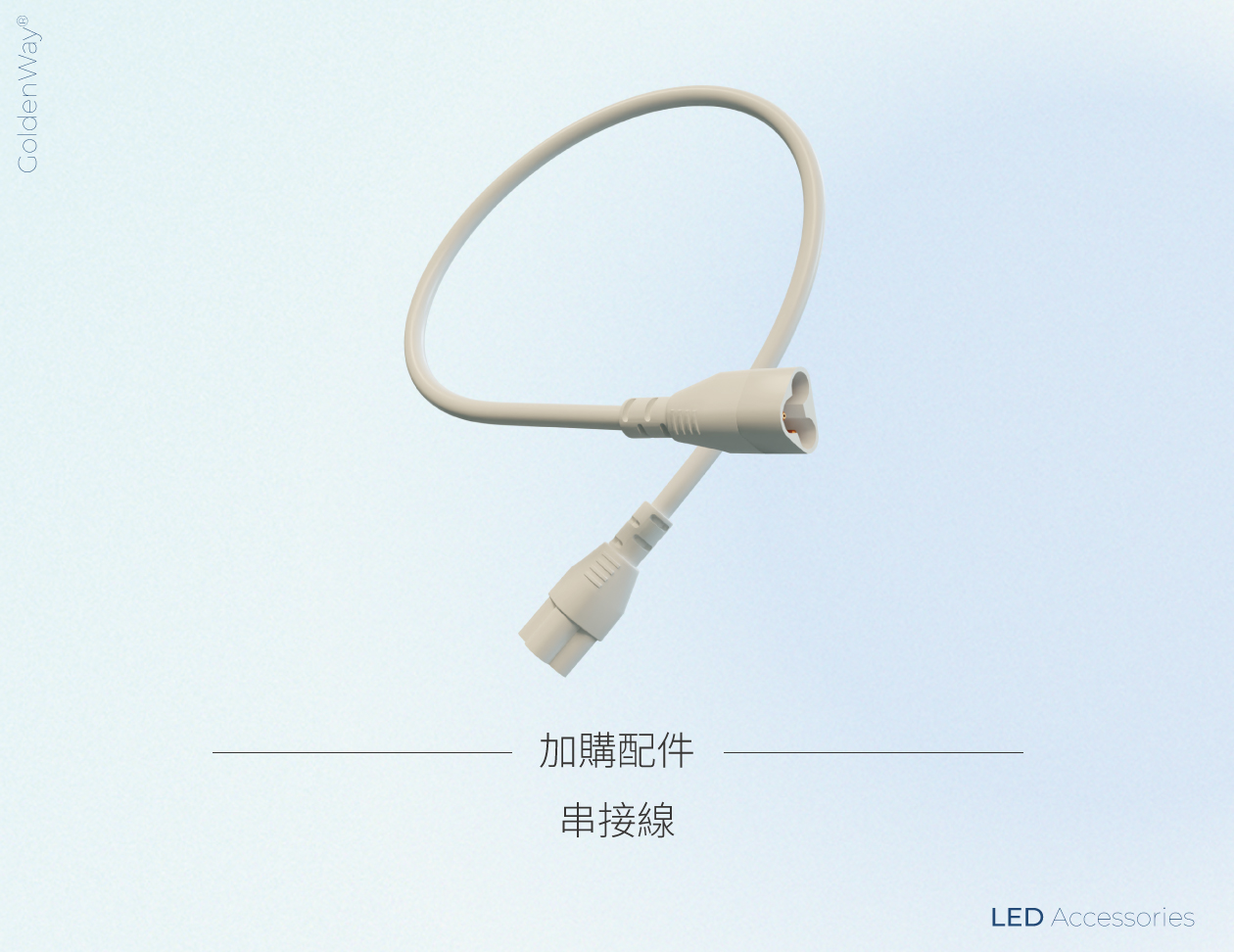

串接線 | 線長46 cm | 串接 | 40 NT |
 |

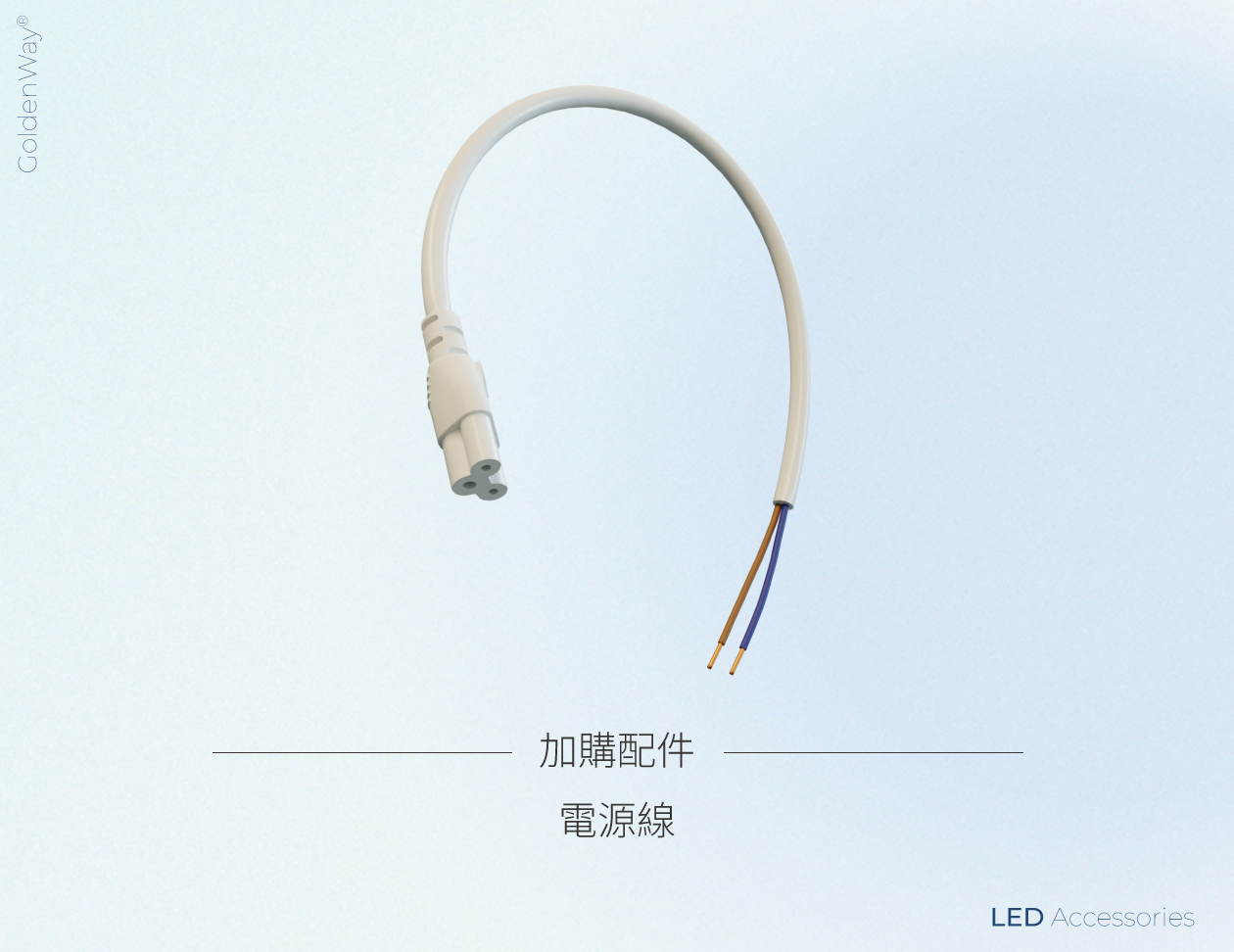

電源線 | 線長30 cm | 串接 | 40 NT |
| (以上牌價不包含燈具本體) | ||||
支架燈安裝參考

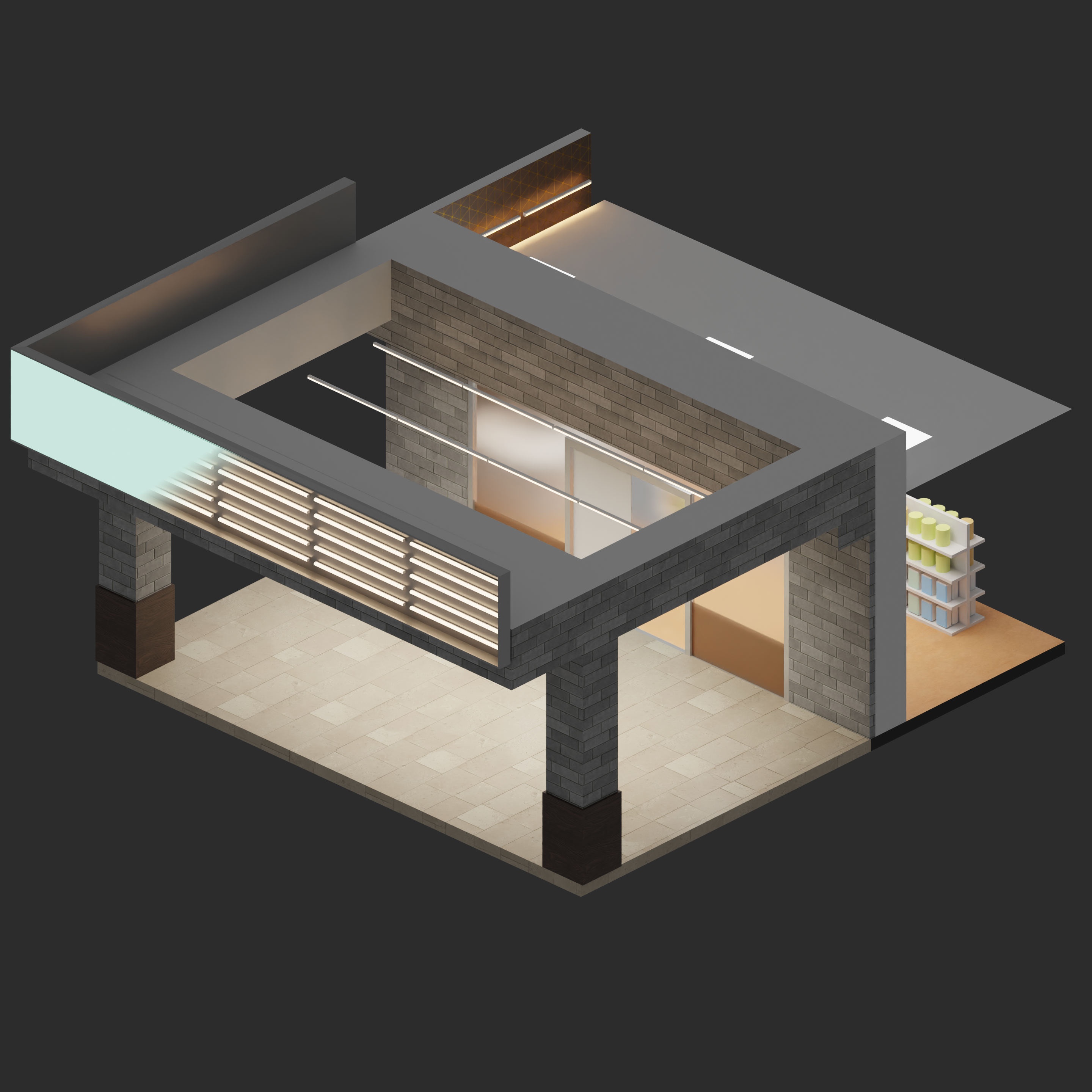

| 騎樓 / 招牌看板照明應用 |
| 騎樓長寬(公尺): 6.4 x 3.8=24.32平方公尺 |
| 安裝高度與燈具光通量選用建議(不含日間光線): 騎樓3排支架燈每排4盞串接的方式，共12盞 / 安裝高度2.8~3.2米使用2,100 lm，地面照度約為330-280 lux 之間。 騎樓4排支架燈每排4盞串接的方式，共16盞 / 安裝高度2.8~3.2米使用2,100 lm，地面照度約為420-370 lux 之間。 |
| 看板照明方式: 看板必須將看板之間的空隙減少，且讓燈具排放均勻，才不至於出現斷光情況，此安裝形式同室內照明藏光手法，將燈嵌入天花板且讓光線穿透一層半透明板，藉此達到藏光設計，但由於半透明板透光性差，會折損較多光源。 |

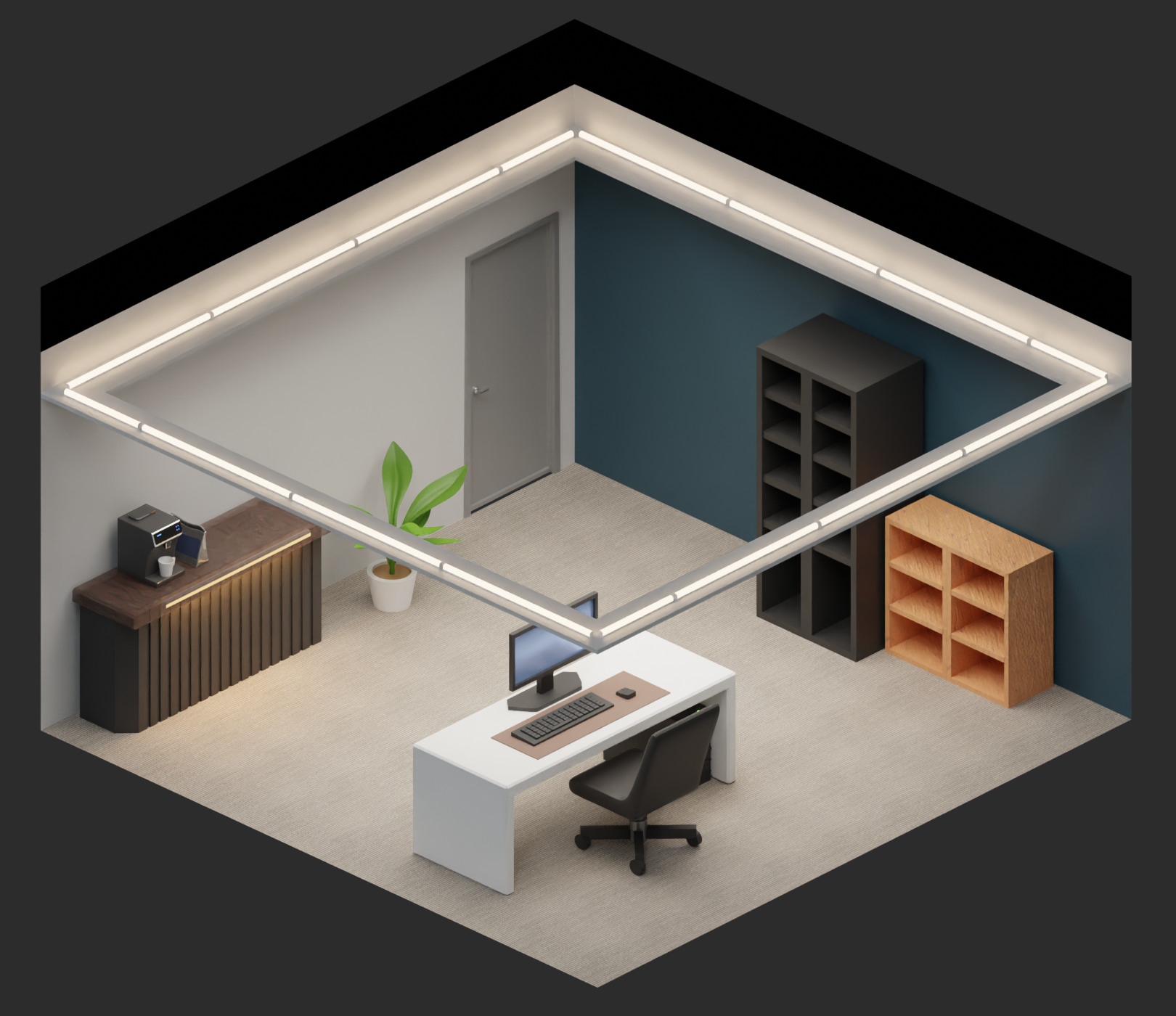

| 室內天花板 / 層板 間接光應用 |
| 辦公室長寬(公尺): 4.2 x 4.2=17.64平方公尺 |
| 天花板間接光安裝建議: 施作前測量好天花板造型總長度，並選用不同長度的支架燈，盡可能將燈具平均分布。 (若將燈具重疊會導致光線不均勻情況發生) |
| 層板間接光應用: 可依選用2700-4000K色溫支架燈，替室內增加不同的氣氛，或依據室內裝潢風格來做搭配。 |
吸吊
嵌入
