平板燈具 GW-553

產品說明

此燈具型號需搭配智慧型調光控制器，目前僅透過專案型式來售出，若有設計規畫或其他需求請來信告知，謝謝!

聯絡我們

適用安裝場域

傳統輕鋼架安裝 / 辦公室 / 學校 / 商業大樓 / 會議中心 / 圖書館 / 醫院 / 餐廳 / 超商 / 安養中心

規格參數
Specification

發光效率

160 lm/W

LED晶粒

CREE

安裝方式

嵌入式 / 吸頂式 (需加購吸頂轉換框)

燈具尺寸

2x2呎 - L 600 x W 600 x H 68 mm / 2400g ±5%
開孔尺寸: L 583 x W 583 mm

光通量

2500lm、3000lm、3500lm

消耗電量

15W、20W、25W、32.5W、40.5W、50.5W

色溫

2700K、3000K、3500K、4000K、5000K、5700K、6500K

演色性

Ra80、Ra90

電源規格

電壓: 110-220V±10%, 220~277±10%

功率因數: PF > 90%

電源效率: (220V) > 91%

THD : <10%

EMI/EMC : 9K Hz~300M Hz

燈具特性

光束維持率: > 90% (壽命L90， 12,000小時)

光束維持率: > 70% (壽命L70， 25,000小時)

閃爍指數 : 0.01

閃爍百分比: <1%

符合: 108年度CNS16047規範

段調光功能: 可調整2500/3000/3500 lm

燈具材質

擴散板:PS / 本體:0.5mm SPCC冷軋鋼板
表面處理:白色粉體烤漆及鋁框

產品保固

保固 5年或 20,000小時

產品認證

左右滑動看表格

編碼原則 GW-553-3000-8XX-XX
產品型號	光通量	演色性	色溫	燈具尺寸	調光
GW-553	3000	8	XX	2	X
GW-553	2500 2500 lm 3000 3000 lm 3500 3500 lm 4000 4000 lm	8 Ra>80 9 Ra>90	40 4000 K 50 5000 K 57 5700 K CC 雙色溫	1 600 x 600 x 68 mm	0 無法調光 1 支援調光 D 雙色溫款

左右滑動看表格

參考牌價
產品型號	尺寸/重量	光通量	消耗電量	牌價
GW-553-3000-8XX-XX (可調光)	L600 x W600 x H68 mm / 2400g (±5%)	2500 lm 3000 lm 3500 lm	15.5 W 18 W 22 W	3,500 NT
GW-553-3000-8XX-XX (可調光+雙色溫)	L600 x W600 x H68 mm / 2400g (±5%)	3000 lm	21 W	4,000 NT
(以上牌價均不包含加購配件)

左右滑動看表格

加購配件
配件圖	配件名稱	尺寸	重量	場域安裝方式	牌價

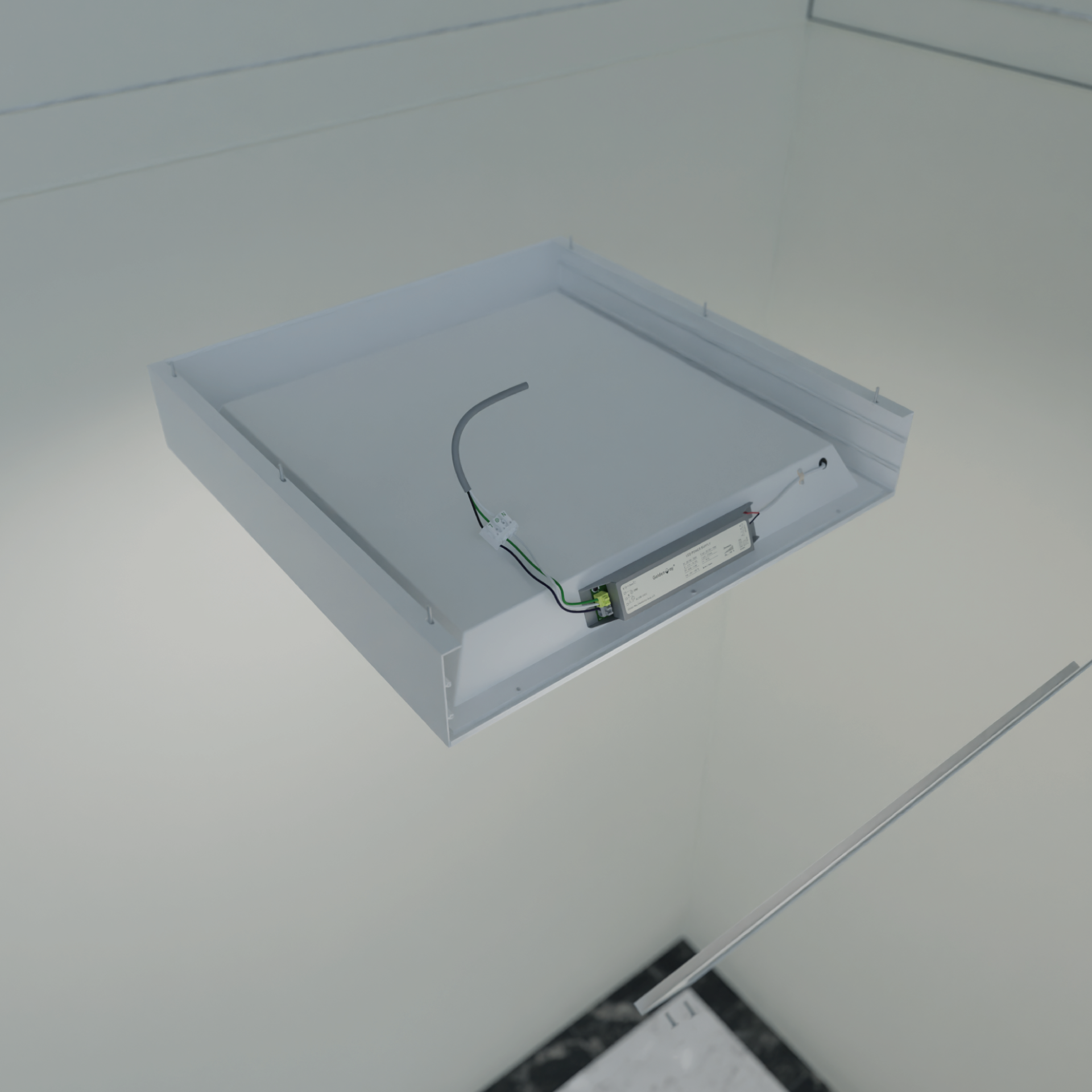

	2x2呎吸頂轉換框	603 x 603 x 110 mm	1000g (±5%)	吸頂	1,200 NT
	(以上牌價不包含吊管)

輕鋼架型燈具安裝參考

LED平板燈

單一空間個人辦公室

長寬(公尺): 3.6 x 3.6=12.96平方公尺

建議每間隔2格輕鋼架安裝一盞燈具，若空間不足可減少間距讓燈具更密集，再無窗戶的空間，需共四盞燈具照度可以維持再500 lux以上。

安裝高度與燈具光通量選用建議:
2.6~2.7米使用3,000 lm，照度約為540-520 lux 之間
2.8~3.2米使用3,500 lm，照度約為580-500 lux 之間

單一較大空間個人辦公室、或4-6人小會議室

長寬(公尺): 4.2 x 4.2=17.64平方公尺

建議每間隔2格、1格輕鋼架安裝一盞燈具，並將燈具安裝在靠近桌子方向，確保照度充足。(或者每間隔3格、1格輕鋼架安裝燈具達到更平均的照明效果)

安裝高度與燈具光通量選用建議:
2.6米使用2,500 lm，照度約為540 lux
2.6~3.4米使用3,000 lm，照度約為640-500 lux 之間
3.4~4.0米使用3,500 lm，照度約為580-520 lux 之間

4人辦公室、或6-8人會議室

長寬(公尺): 5.4 x 5.4=29.16平方公尺

建議每間隔2格輕鋼架安裝一盞燈具，較大的空間須安裝較多的燈具，才可以得到更均勻的照度，讓辦公空間更佳的舒適，若為長方形空間請規劃每3~3.24平方公尺裝一盞燈具來換算總需求量。

安裝高度與燈具光通量選用建議:
2.6米使用2,500 lm，照度約為540 lux
2.6~3.6米使用3,000 lm，照度約為640-510 lux 之間
3.6~4.0米使用3,500 lm，照度約為590-540 lux 之間

座位密集辦公室

長寬(公尺): 7.2 x 7.2=51.84平方公尺

若辦公空間屬於較開闊的，且中間沒有柱子擋住，多盞燈具光源能彼此重疊，建議每間隔3格、2格輕鋼架安裝一盞燈具，不僅減少燈具使用，也可以避免照度太高造成不適。(若有辦公室有屏風則建議增加燈具為每間隔兩格配置一盞燈具)

安裝高度與燈具光通量選用建議:
2.6~3.0米使用3,000 lm，照度約為540-500 lux 之間
2.6~3.6米使用3,500 lm，照度約為620-520 lux 之間
